U-Net用于生物医学图像分割的卷积网络
U-Net 的概念机制
原始 U-Net 有 23 个卷积层。收缩侧反复执行两次 3×3 无填充卷积与 ReLU，再用步长 2 的 2×2 最大池化降采样，并在每次降采样后把通道数加倍。扩张侧先上采样，再用 2×2 “上卷积”减半通道数，与收缩侧对应层裁剪后的特征拼接，接着再做两次 3×3 卷积；最后用 1×1 卷积映射到类别。来源：论文 §2，PDF 第 4 页

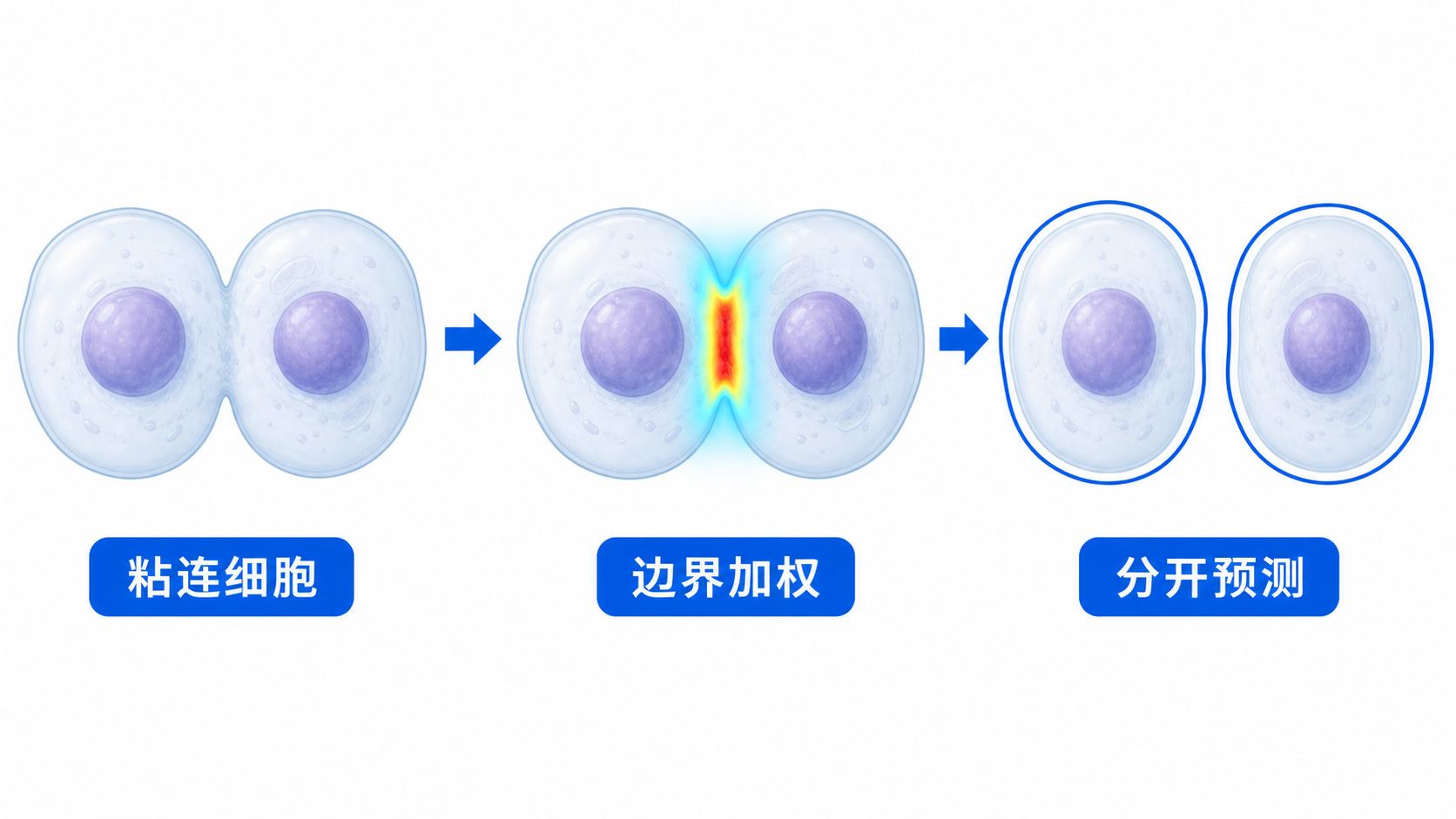

边界加权把训练注意力集中在粘连细胞之间的狭窄区域，帮助模型输出分开的对象。
训练时，作者用平移、旋转、灰度变化，尤其是随机弹性形变扩充样本：在粗糙的 3×3 网格上采样位移，位移的高斯分布标准差为 10 像素，再用双三次插值得到逐像素形变。对粘连细胞，损失函数会提高狭窄分隔区域的权重；实验设置为 w₀ = 10、σ ≈ 5 像素。直观上，这等于告诉模型：普通背景分错有代价，把两个细胞粘成一个代价更大。来源：论文 §3、§3.1，PDF 第 4–6 页

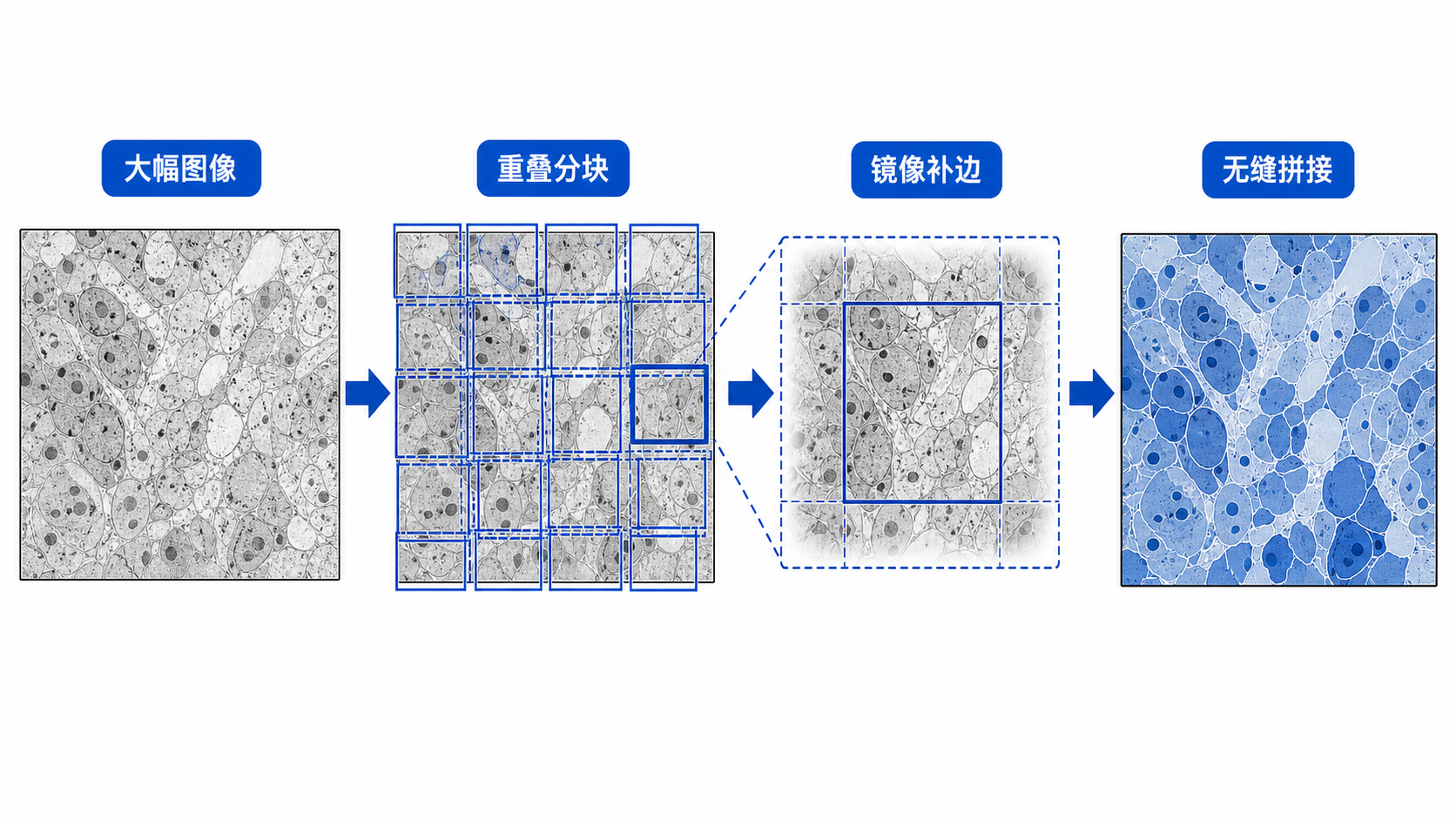

重叠分块把大幅显微图像切成相互覆盖的输入块，边缘镜像补齐上下文，再拼成连续分割图。
无填充卷积使输出小于输入，但也保证输出像素拥有完整上下文。面对显存装不下的大图，作者用重叠分块：每块只取中央有效区域作为预测，图像外侧缺失的上下文用镜像外推，再把结果拼起来。这让网络能处理任意大的图，而不被单次 GPU 显存限制。来源：论文 §1–2、图 2，PDF 第 3–4 页
研究附录
官方源标题： U-Net: Convolutional Networks for Biomedical Image Segmentation
作者： Olaf Ronneberger、Philipp Fischer、Thomas Brox
来源： arXiv:1505.04597，2015 年 5 月 18 日提交；论文共 8 页
核心结论
三句话记住这篇论文
- 它要解决的不是“图里有什么”，而是“每个像素属于什么”。 生物医学图像需要精确定位，但人工标注通常很少。
- U-Net 把“看全局”和“找边界”放进同一条 U 形网络。 收缩路径理解上下文，扩张路径恢复分辨率，同尺度的跳跃连接把位置细节送回来。
- 强证据来自小样本挑战赛，边界仍要看清。 论文在三项分割任务上领先当时对手，但没有消融实验，也没有证明临床泛化或跨设备稳定性。
一句话说，U-Net 的改变是：不再对每个像素反复裁小窗口单独判断，而是一次处理一块图，并在恢复分辨率时重新利用早期的高分辨率特征。论文把这种结构与弹性形变增强、边界加权损失和重叠分块推理组合起来，使少量标注也能训练出精细分割模型。来源：论文摘要、§1–3，PDF 第 1–5 页
问题
分类不够：答案必须落到每个像素
普通图像分类只输出一个标签；显微图像分割却要给每个像素分类。此前的滑动窗口方法把像素周围的小块逐个送入网络，虽然能定位，却会重复计算大量重叠区域。窗口大，能看到更多上下文但池化会损失位置精度；窗口小，边界更细却看不清整体结构。这是论文要拆掉的核心取舍。来源：论文 §1，PDF 第 1–2 页
医学标注少，粘连对象又难分
论文强调，生物医学任务很难获得成千上万张标注图。更棘手的是，同类细胞彼此接触时，模型很容易把两个实例并成一个。于是问题不只是“少数据”，还包括“少量像素构成的分隔边界尤其重要”。来源：论文 §1、§3，PDF 第 1、3–5 页
方法
先压缩看全局，再放大找位置
原始 U-Net 有 23 个卷积层。收缩侧反复执行两次 3×3 无填充卷积与 ReLU，再用步长 2 的 2×2 最大池化降采样，并在每次降采样后把通道数加倍。扩张侧先上采样，再用 2×2 “上卷积”减半通道数，与收缩侧对应层裁剪后的特征拼接，接着再做两次 3×3 卷积；最后用 1×1 卷积映射到类别。来源：论文 §2，PDF 第 4 页

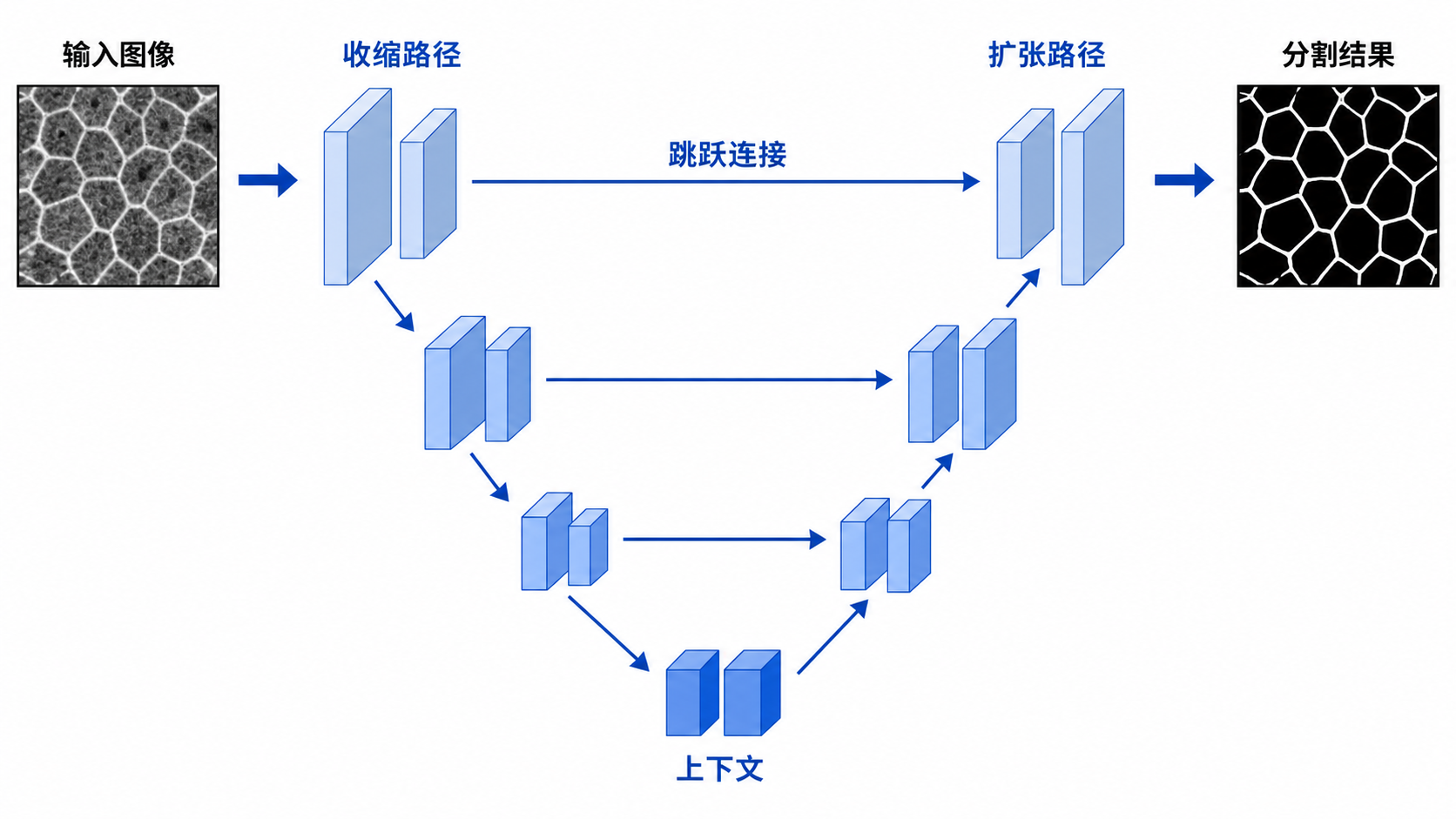

读图关键：底部不是最终答案，而是压缩后的上下文；横向箭头让扩张侧不必仅凭粗糙信息“猜”回边界。图片是依据论文机制重新绘制的教学示意，不是论文原图。
让少量标注变多，并让边界“更疼”
训练时，作者用平移、旋转、灰度变化，尤其是随机弹性形变扩充样本：在粗糙的 3×3 网格上采样位移，位移的高斯分布标准差为 10 像素，再用双三次插值得到逐像素形变。对粘连细胞，损失函数会提高狭窄分隔区域的权重；实验设置为 w₀ = 10、σ ≈ 5 像素。直观上，这等于告诉模型：普通背景分错有代价，把两个细胞粘成一个代价更大。来源：论文 §3、§3.1，PDF 第 4–6 页
大图分块，边缘用镜像补上下文
无填充卷积使输出小于输入，但也保证输出像素拥有完整上下文。面对显存装不下的大图，作者用重叠分块：每块只取中央有效区域作为预测，图像外侧缺失的上下文用镜像外推，再把结果拼起来。这让网络能处理任意大的图，而不被单次 GPU 显存限制。来源：论文 §1–2、图 2，PDF 第 3–4 页
证据与局限
三项任务上的结果
下表只列论文原始实验数字；指标方向不同：Warping error 和 Rand error 越低越好，IoU 越高越好。
| 任务与训练资料 | U-Net | 论文中的主要对照 | 需要注意 |
|---|---|---|---|
| EM 神经结构；30 张完整标注、512×512 图像 | Warping error 0.0003529；Rand error 0.0382 | 滑窗网络 IDSIA：0.000420；0.0504 | U-Net 结果平均了输入的 7 个旋转版本；榜单截于 2015-03-06 |
| PhC-U373；35 张部分标注训练图 | IoU 0.9203 | 2015 年第二名：0.83 | 相差约 9 个百分点 |
| DIC-HeLa；20 张部分标注训练图 | IoU 0.7756 | 2015 年第二名：0.46 | 相差约 31.6 个百分点 |
EM 任务中，U-Net 不加额外预处理或后处理便取得当时最佳 Warping error；但 DIVE-SCI 的 Rand error 0.0305 低于 U-Net 的 0.0382，所以“所有指标都第一”并不成立。来源：论文 §4、表 1–2，PDF 第 6–7 页
这些结果还不能证明什么
最强证据是：同一套总体结构在电子显微与两类透射光显微数据上都取得有竞争力的挑战赛结果，而且训练标注确实很少。最大风险是证据边界窄：论文只报告三个二维任务，没有独立外部医院验证、跨设备漂移测试、置信区间或统计显著性检验，也没有逐项消融，因此无法从论文中量化跳跃连接、弹性增强和边界加权各自贡献了多少。论文还报告在 NVIDIA Titan GPU（6 GB）上训练约 10 小时、512×512 图像推理少于 1 秒；这只是 2015 年特定实现与硬件上的速度，不应直接换算为今天系统的吞吐量。来源：论文摘要、§4–5，PDF 第 1、6–8 页
实际意义
真正可迁移的是一套设计原则
对产品和研究实践，最有价值的不是把 2015 年的 Caffe 配置原样复刻，而是三条原则：预测密集输出时同时保留全局语义与局部位置；标注稀缺时，把领域中合理的变化编码进数据增强；训练目标应提高关键错误的代价，例如粘连对象之间的边界。这里是基于论文机制的实践解读，不是作者做出的临床承诺。
落地前要补的验证
- 用目标机构、设备和染色流程的独立数据做外部测试，并按场景拆分结果。
- 同时报平均指标与失败案例，特别检查小目标、弱边界、粘连对象和图像边缘。
- 分别移除跳跃连接、弹性增强、边界加权和旋转集成，确认收益来自哪里、成本花在哪里。
- 若用于临床决策，还要验证校准、人工复核流程和真实工作流中的安全边界；本文本身没有完成这些验证。
换句话说，论文证明了“少标注条件下，结构与训练策略可以共同改善像素级定位”；它没有证明“一套模型可以不经本地验证直接迁移到所有医学图像”。
关于这篇论文的三个关键问题
U-Net：用于生物医学图像分割的卷积网络 解决了什么问题？
普通图像分类只输出一个标签；显微图像分割却要给每个像素分类。此前的滑动窗口方法把像素周围的小块逐个送入网络，虽然能定位，却会重复计算大量重叠区域。窗口大，能看到更多上下文但池化会损失位置精度；窗口小，边界更细却看不清整体结构。这是论文要拆掉的核心取舍。来源：论文 §1，PDF 第 1–2 页
U-Net：用于生物医学图像分割的卷积网络 的核心结论有哪些证据？
EM 任务中，U-Net 不加额外预处理或后处理便取得当时最佳 Warping error；但 DIVE-SCI 的 Rand error 0.0305 低于 U-Net 的 0.0382，所以“所有指标都第一”并不成立。来源：论文 §4、表 1–2，PDF 第 6–7 页
阅读 U-Net：用于生物医学图像分割的卷积网络 时最需要注意什么局限？
最强证据是：同一套总体结构在电子显微与两类透射光显微数据上都取得有竞争力的挑战赛结果，而且训练标注确实很少。最大风险是证据边界窄：论文只报告三个二维任务，没有独立外部医院验证、跨设备漂移测试、置信区间或统计显著性检验，也没有逐项消融，因此无法从论文中量化跳跃连接、弹性增强和边界加权各自贡献了多少。论文还报告在 NVIDIA Titan GPU（6 GB）上训练约 10 小时、512×512 图像推理少于 1 秒；这只是 2015 年特定实现与硬件上的速度，不应直接换算为今天系统的吞吐量。来源：论文摘要、§4–5，PDF 第 1、6–8 页
